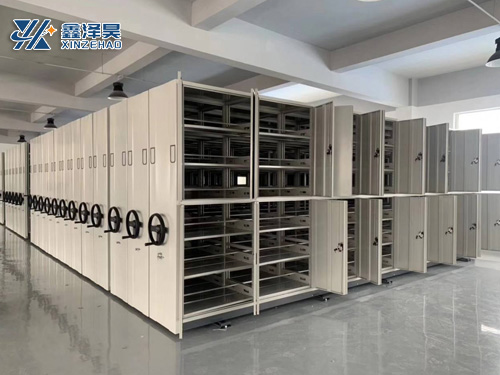

手动密集柜-ZH-009
密集柜主要由轨道、底座、立柱（板式）、搁板、挂板、侧靠板、背靠板、顶板、防尘板、护板、门板、传动机构、防倾倒、防震、防尘、防鼠、制动、缓冲、目录卡及传动装置、密封装置组成：
（1）轨道包括地轨和导轨。
（2）架体包括立柱、挂板、搁板、分隔棒、防尘板。
立柱：支撑整个架体的竖立柱子；
挂板：放在搁板与搁板之间，起支撑固定作用；
搁板：存放档案资料的平面板；
分隔棒：用于分隔双面存放的资料中间，防止混乱；
防尘板：放在架体的顶部，主要用来防尘。
（3）传动装置包括：链条、齿轮、手盘、轴承、滚轮、锁定。
主轴和轴承的直径为φ20mm，45#钢五厂**锰钢材料GB3882-87，Z390504带座外球面轴承，短轴管套连接传动，具有可靠的中心直线度，架体移动平稳、轻便、自然。
（4）底盘：主要用于支撑架体的底座。
（5）密封装置：防止密集柜合架时因为撞击产生损伤，同时还可以降低架体开合时撞击所产生的噪音，起到防撞、防尘、防潮、防噪音、防鼠的作用。
（6）面板：包括内侧板、外侧板、和门板。
（7）顶板：密集柜架体的顶部，每仓柜顶部配加防尘装置可防止灰尘落入柜内柜顶及底框的防倒装置:每组活动单面柜顶都配置防倒装置。
（8）目录卡：设在柜体的侧板上，用于放置档案分类信息卡片。
（9）防倒装置：安置在导轨上面，用来稳固密集柜，防止密集柜倾倒。
制造工差：
1、每标准节组装后，外廓尺寸（长、宽、高）的极限偏差为±1mm。
2、每标准节组装后，侧面板与中腰板的对缝处的间隙小于1mm。
3、轨道安装后，其平行度的偏差不大于1mm/m，全长不大于1mm；同一截面上的平行度的偏差不大于1mm/m，全长不大于1mm。
4、每两条轨道的平行度偏差为小于1mm；导轨对接处高低差不大于0.3mm。
5、由段组成的低梁装配后的直线度不大于0.5mm/m，全长不大于1mm。
6、零件的未注公差尺寸的极限偏差按GB1804中IT13-14。
传动装置：
传动机构：一般采用机械式全自动脱挂驱动装置。产品各零件、组合件之间保持互换性。
传动部件：
①摇手：采用摇盘型摇把式，手摇处安装刹车制控，运转顺畅。
②轴：采用45#钢，加工精度3.2，经热处理调质HB220~290。
③链轮：采用45#钢，引用GB1244-84（3R齿型）标准，经锻压加工成型，回火去应力，加工车、滚齿、插键槽、去毛齿、齿部经频淬火HRC60-62。
④轴承：采用204轴承。
⑤链条：采用12.7节距滚珠链条。按GB1135-89厚度按链条1/2”**制成。
⑥滚轮：采用ZG35，铸钢，经加工成型。
⑦轨道：采用45#钢，冷轧方钢。
⑧连接管：采用无缝管。
